reduzieren sie die Kosten für Ihre CNC Frästeile.

Durch die Einhaltung unserer Designtipps können Sie die Fertigungszeit und -kosten Ihrer CNC Frästeile deutlich reduzieren. Bitte lesen Sie sich die Designtipps für Ihre CNC Teile sorgfältig durch.

Jetzt Online berechnen

Kostenoptimierung

Instapart fertigt folgende CNC Frästeile. Bitte beachten Sie, dass komplexere Bauteile aufwendiger in der Fertigung sind.

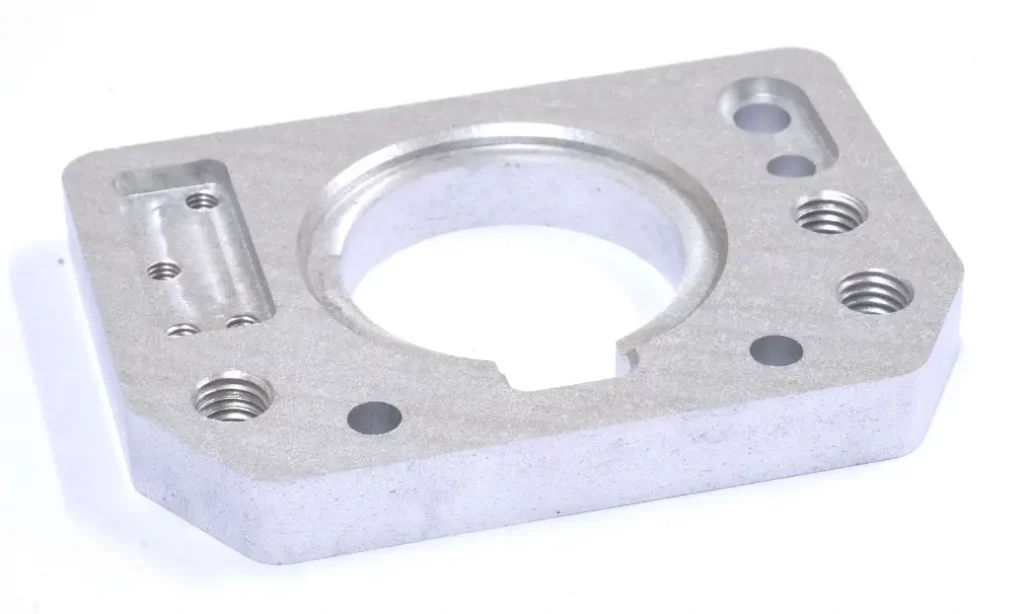

Einseitige 2D CNC-Teile

Dies ist die kostengünstigste Option, da wir meheree CNC Frästeile in einem einzigen Setup fertigen können.
Wir empfehlen, die inneren Radien so groß wie möglich zu halten und die Materialdicke
entsprechend unseren Rohmaterialien zu wählen. Dies reduziert sowohl die Fräszeit als auch die Kosten.

Zweiseitige 2D CNC-Teile

Die Herstellung zweiseitiger CNC Frästeile ist komplexer und daher etwas teurer. Beachten Sie, dass wir nur
innere 2D Konturen, wie z.B.: Taschen, Bohrungen und Gewinde, von der Rückseite fräsen können.

Verfügbar auf Anfrage per Mail

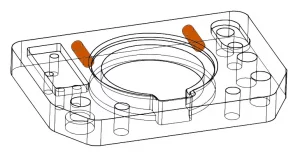

Seitliche Bohrungen

Wir können seitliche Bohrungen, Passungen oder Gewinde hinzufügen. Diese kosten normalerweise 2-5€ pro Stück.
Beachten Sie bitte, dass die Bohrungen in Standarddurchmessern ausgeführt und leicht zugänglich sind.



Welche Materialien werden von Instapart verarbeitet

Aluminium 5083

Aluminium Gussplatte 5083 beidseitig feinstgefräst, perfekt geeignet für Maschinebauteile

Lagernde Dicken beidseitg plangefräst: 5, 6, 8, 10, 12, 15 , 20mm

Lagernde Dicke Blech gewalzt: 3mm

Mechanische Eigenschaften* Wert
Dehngrenze Rp0,2 [MPa] ≥ 125
Zugfestigkeit Rm [MPa] ≥ 270
Bruchdehnung A50 [%] ≥ 15
Härte Brinell 70

*detaillierte Eigenschaften im Werkstoffdatenblatt

5083 Datenblatt
Aluminium 6082

Aluminium Gussplatte 6082 T651 gewalzt, sehr gut schweißbar, gute Korrosionsbeständigkeit

Lagernde Dicken gewalzt: 5, 6, 8, 10, 12, 15 , 20mm

Mechanische Eigenschaften* Wert
Dehngrenze Rp0,2 [MPa] ≥ 255
Zugfestigkeit Rm [MPa] ≥ 300
Bruchdehnung A50 [%] ≥ 9
Härte Brinell 91

*detaillierte Eigenschaften im Werkstoffdatenblatt

6082 Datenblatt
Aluminium 7075

Hochfeste Aluminium Walzplatte 7075 T651, perfekt geeignet für hohe Ansprüche an die Festigkeit

Lagernde Dicke Blech gewalzt: 10, 20mm

Mechanische Eigenschaften* Wert
Dehngrenze Rp0,2 [MPa] ≥ 440
Zugfestigkeit Rm [MPa] ≥ 525
Bruchdehnung A50 [%] ≥ 6-8
Härte Brinell 140

*detaillierte Eigenschaften im Werkstoffdatenblatt

7075 Datenblatt
Robalon R

ROBALON ist ein auf UHMW-PE basierender hochverschleißfester Werkstoff.

Eigenschaften:
Sehr hohe Verschleiß- und Abriebfestigkeit
Geringer Gleitreibungskoeffizient

Lagernde Dicken beidseitg gehobelt: 10 , 20mm

Hart-PVC

Hart-PVC Platten in dunkelgrau (ähnlich RAL7011)

Eigenschaften:

Hervorragende Beständigkeit gegen viele Chemikalien, einschließlich Säuren, Laugen und Salze
Gute elektrische Isolierung

Lagernde Dicken: 2mm, 3mm, 4mm, 5mm, 8mm, 10mm, 15mm

Teilespezifikationen

Abmessungen

Wir können aufgrund der Vakuumspanntechnik nur Teile fräsen, die größer als 20 x 20 mm sind. Kleinere CNC Frästeile können Sie mit einem Trägerrahmen fertigen. Diesen können Sie hier herunterladen.

INSTApart fertigt Teile bis zu 950 x 450 x 20 mm.

Unsere Software überprüft automatisch, ob Ihr Teil innerhalb unserer Maßkriterien liegt.

Genauigkeit

INSTApart fertigt Ihre CNC Frästeile möglichst genau. Leichte Abweichungen zum CAD Modell sind aber aufgrund des Fertigungsprozesses unvermeidbar.

Wir erreichen typischerweise ±0,05 mm pro 100 mm, was bedeutet, dass ein 100 mm Teil zwischen 99,95 und 100,05 mm liegt. Derzeit garantieren wir ±0,1 mm pro 100 mm bei Raumtemperatur.

Für Passungen bieten wir eine optionale H7, H8 und H9-Toleranz.

Innere Radien

Bei INSTApart werden Ecken und Konturen automatisch mit einem Fräser bearbeitet. Dadurch entstehen in den Innenecken kleine Rundungen – scharfe Innenkanten sind technisch nicht möglich.

Für besonders günstige Preise empfehlen wir, bei Ihrem Design einen Innenradius von mindestens 4 mm einzuplanen.

Je nach Materialdicke können wir folgende minimalen Innenradien fräsen:

Materialdicke Minimaler Innenradius
6 mm 0,6 mm
10 mm 0,8 mm
20 mm 1,6 mm

Bohrungen und Passungen*

Instapart fertigt Bohrungen und Passungen. Für Bohrungen und Gewindekernlöcher empfehlen wir Bohrer aus unserer Bohrtabelle zu verwenden, um die Fertigungszeit zu reduzieren. Abweichende Durchmesser werden vorgebohrt und anschließend auf den passenden Durchmesser aufgefräst.

Passungen 3H7, 4H7, 5H7 und 6H7 werden direkt mit einer Maschinenreibahle gefertigt. Größere Passungen werden gefräst und anschließen automatisch vermessen.

In der Abbildung links sind die Messpunkte für die automatische Passungskontrolle in Rot markiert. Wir vermessen dazu in X und Y Richtung jeweils bei 1/3 und 2/3 Tiefe die Distanz der Bohrung.

Folgende Passungen* bieten wir an:

  • 3H7, 4H7, 5H7, 6H7
  • im Bereich 7-20mm: h8/H8
  • über 21mm: h7/H7

    • Minimaler Bohrungsdurchmesser (mm) Materialdicke (mm)
    1 6
    1,5 6
    2 10
    2,8 10
    3,8 20
    4,2 20
    4,8 20
    5,8 20


    * Wir messen alle Passungen lt. Abbildung automatisch. Eine Rückgabe des Frästeils ist möglich, wenn die Toleranz um mehr als eine Klasse abweicht (z. B. H7 schlechter als H8). Bitte beachten Sie, dass wir keine Haftung für Schäden übernehmen, die durch den Einbau oder die Nutzung der gefertigten Teile entstehen.

    Seitliche Bohrungen und Passungen*

    INSTApart kann seitliche Bohrungen mit folgenden Durchmessern direkt bohren. Gewinde und Passungen werden vorgebohrt. Ein Angebot erstellen wir gerne per Mail.

    Aufpreis netto: 2.00€ pro seitlicher Bohrung, 4.00€ pro seitlichem Gewinde/Passung

  • Durchmesser 1 – 10 mm in 0.5mm Abstufungen
  • Gewinde M3 – M8
  • Passungen 3H7, 4H7, 5H7, 6H7, 8H7, 10H7

    • Gewinde

    INSTApart kann direkt beim Fräsen Gewinde in Ihr Bauteil schneiden – ganz einfach über unseren Webkalkulator. Wir bieten metrische Gewinde von M3 bis M12 an, in folgenden Standardtiefen:

    • M3–M4: bis 10 mm tief
    • M5–M10: bis 15 mm tief
    • M10–M12: bis 20 mm tief

    Wichtig: Bitte keine fertig modellierten Gewinde aus Fusion 360 hochladen – diese werden von unserem System nicht erkannt. Deaktivieren Sie modellierte Gewinde einfach vor dem STEP-Export.

    Text auf dem Bauteil

    Wir empfehlen, keinen Text direkt auf das Bauteil zu setzen. Unsere Software erkennt keinen Text automatisch – sehr kleine Gravuren werden daher oft übersehen oder nicht korrekt verarbeitet.

    Als grobe Faustregel gilt: Die eingravierten Buchstaben müssen mindestens 1,25 mm groß sein (bei Bauteilen bis 10 mm Dicke) bzw. 3,25 mm (bei Bauteilen bis 20 mm Dicke), damit sie überhaupt gefräst werden können.

    Fasen und Radien

    INSTApart kann Kanten mit Fasen (schräge Kanten) oder abgerundeten Ecken (Radien) fräsen. Diese Bearbeitung ist jedoch aufwendiger und macht die Teile teurer.

    In vielen Fällen sind solche Fasen oder Rundungen nicht nötig. Deshalb empfehlen wir, darauf zu verzichten, wenn sie keine technische Funktion haben. Die Kanten werden bei uns ohnehin sauber entgratet – mit einer feinen 0,1 mm Fase und zusätzlich durch ein spezielles elektrochemisches Verfahren.

    Kantenbruch

    Damit sich niemand an scharfen Kanten verletzt, brechen wir diese standardmäßig leicht – mit 0,1 mm auf der Ober- und Unterseite. Das geschieht mechanisch mit einem speziellen Werkzeug.

    Für eine automatische, gleichmäßige Entgratung brauchen die Innenrundungen (Ecken) einen Mindest-Radius von 3 mm. Wenn die Ecken kleiner sind, können wir nur Teile der Kante sauber entgraten.

    Auf Wunsch können wir die Kanten auch stärker brechen – mit 0,3 mm. Bitte beachte: Bei sehr kleinen Innenradien entsteht dann ein kleiner sichtbarer Absatz an den Kantenübergängen.

    Minimale Wandstärke

    Wände oder Stege in Ihrem Bauteil sollten mindestens 1 mm dick sein. Dünnere Bereiche können beim Fräsen instabil werden oder abbrechen.

    Oberflächenfinish

    Alle Teile bei Instapart werden mechanisch entgratet – also von scharfen Kanten befreit. Aluminiumteile erhalten zusätzlich eine elektrochemische Entgratung. Dabei kann es zu leichten Verfärbungen der Oberfläche kommen, was ganz normal ist. Trotz sorgfältiger Bearbeitung können in Einzelfällen kleine Grate zurückbleiben.

    Kunststoff- und Carbonteile werden ebenfalls mechanisch entgratet und anschließend gereinigt. Je nach Material können jedoch vereinzelt noch scharfe Kanten vorhanden sein.

    Auf Wunsch bieten wir besonders glatte, polierte Kanten mit einer feinen Rundung (etwa R0,1–0,3 mm) an.
